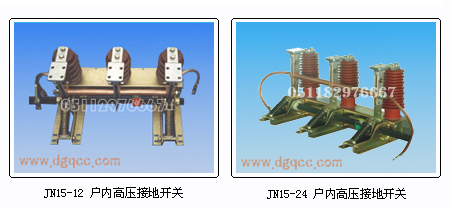

JN15-12、24系列户内高压接地开关
一、概 述
        JN15-12、24系列户内高压接地开关是三相交流50Hz,额定电压为7.2~12~24千伏户内高压接地开关设备。ZN63A(VS1)正装式高压真空断路器是集国内外接地开关最新技术而开发的一种具有先进水平的产品,经全面考核,其性能符合GB1985-89《交流高压隔离开关和接地开关》及IEC129的要求,它具有短路关合能力以保护开关设备内其他电气设备不受损坏,可与各种高压开关柜配套使用,作为高压电器设备检修时的接地保护。接地开关可安装传感器,和带电显示器配套使用。
二、环境条件
        a.  周围空气温度    上限: +40℃     下限: -25℃
        b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  无经常性的剧烈振动。
三、结构及工作原理

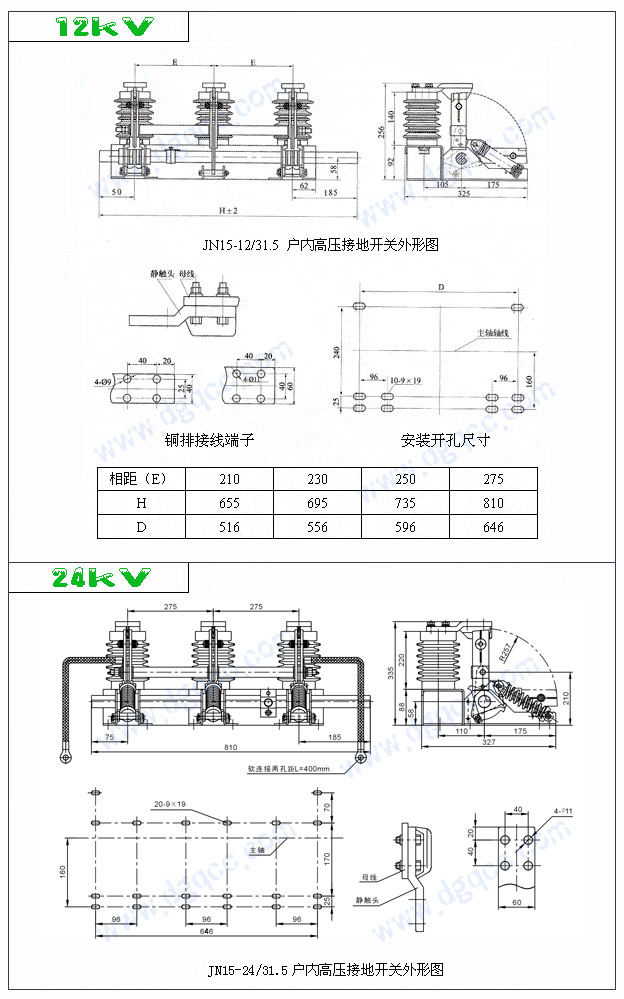

        JN15-12、24型户内高压接地开关由底架、触刀、绝缘子(传感器〉、合闸弹簧、触座及三相短路连接铜管组成。底架是由角钢焊成的矩形框架,两端的中部有供装配主要主轴转动的圆孔,触刀安装在主轴上,靠合闸弹簧驱动转轴,带动触刀合闸,关合短路电流。支柱绝缘子安装在底架上,支柱绝缘子上装有T型触座。分、合闸时,只要操作手柄转动与主轴相连的传动轴,弹簧过中后, 靠弹簧力加速合闸,合闸后主轴与操作轴的连接拐臂成死点,所以关合短路电流,动稳定电流试验时,触刀不会打开。
