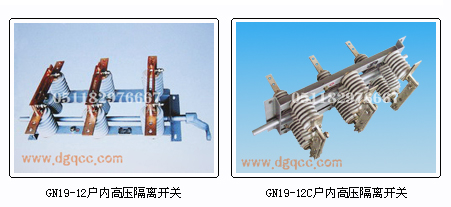

GN19-12系列户内高压隔离开关
一、概述
     GN19-12型系列户内高压隔离开关系高压开关设备,GN30系列户内高压隔离开关用于额定电压12千伏,交流50Hz及以下电力系统中,配用CS6-1型人力操作机构,作为在有电压而无负载的情况下,分、合电路之用,亦有派生产品防污型、高原型的和加装带电显示装置等。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,可与高压开关柜配套使用,也可单独使用。
二、环境条件
        a.  周围空气温度    上限: +40℃     下限: -25℃         b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  无经常性的剧烈振动。
三、结构及工作原理

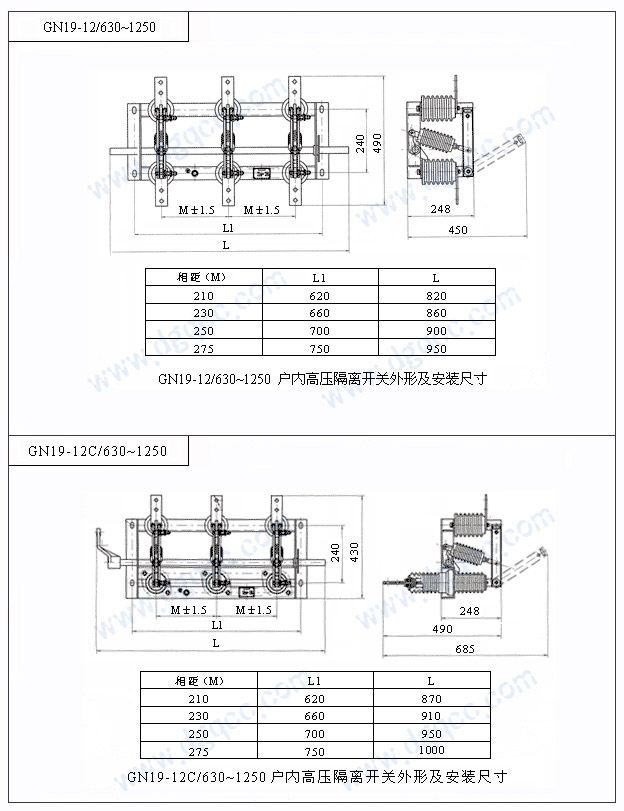

      GN19-12型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。(GN19-12C/400、630、1000、1250型则一个为支柱绝缘子,一个为瓷套管绝缘子)三相平行安装,导电部分由触刀静触头、触座(或导电杆)组成。每相触刀中间均连有拉杆绝缘子,拉杆绝缘子与安装在底座上的主轴相连。主轴通过手柄与连杆(用户自备)和 CS6-1型于动机构相连在一起连动
      触刀由两片槽形铜板组成,它不仅增大了触刀散热面积对降底温度有利,而且提高了触刀的机械强度,使开关的动稳定性提高。触刀一端通过螺栓安装在触座上(或导电杆上)。另一端与静触头系可分连接而触刀接触压力靠两端的弹簧来维持。GN19-12/1000、1250在接触处安装有磁锁板,加磁锁板的目的是,当很大的短路电流通过时增强了两槽形触刀之间的|吸引力。亦即增加了接触处的接触压力,因而提高了开关的动热稳定性。 GN19-12/400、630隔离开关极限通过流小,因此无需加磁锁板。
        相关产品:·JN15户内高压接地开关 · GN24户内高压隔离开关 ·GN30户内高压隔离开关
