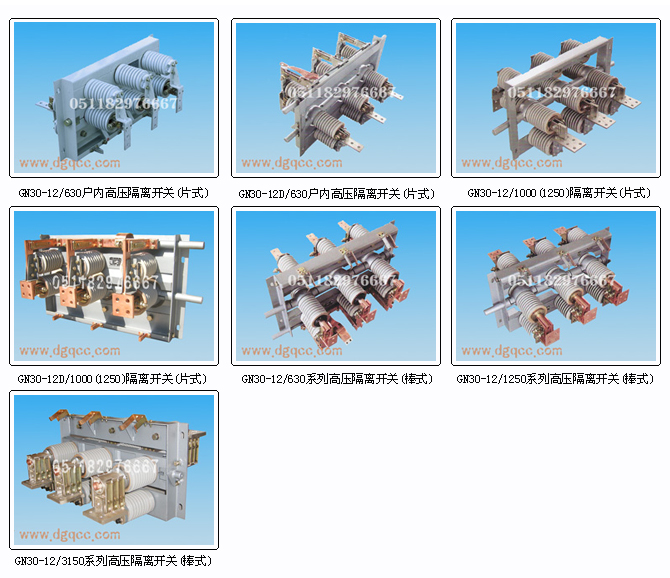

GN30-12系列户内高压隔离开关
一、概述
      GN30-12(D)型旋转式户内高压隔离开关GN30系列户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要结构是在三相共底架的上、下两个平面上,固定两组绝缘子及触头,通过旋转触头,从而实现开关的分合闸。
      GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12千伏交流50Hz及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。
二、环境条件
        a.  周围空气温度    上限: +40℃     下限: -25℃        b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  无经常性的剧烈振动。
三、结构及工作原理
        a.  GN30 -12/ 630~3150隔离开关采用JSXGN -12型操作机构传动,绝缘部分全部采用大爬距瓷质绝缘子,安全可靠。触刀对触头的接触方式采用球点接触(630A、1000A)或线状接触 (l250~3150A) 。触头采用片状触指,线状接触,降低了操作力并增加了转动的灵活性。
        a.  隔离开关的分合闸是靠机构传动来实现的,手力操作机构装置的操作手柄可使隔离开关具有两个位置:工作位置(即合闸位置),隔离位置(即分闸位置)。机构的杆件与拐臂的合理分配,使隔离开关的合闸能准确运行到规定的位置上,即:向上旋转操作手柄时,隔离开关运动到工作位置,向下旋转时,隔离开关运动到隔离位置,完成分闸操作。
