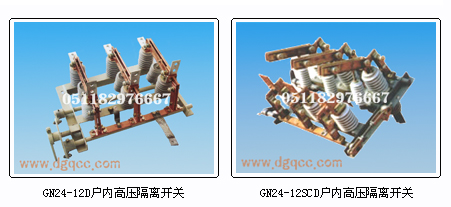

GN24-12系列户内高压隔离开关
一、概述
     GN24-12D系列户内高压带接地刀的隔离开关为额定电压12kV及以下,三相交流50Hz的户内高压开关设备,GN30系列户内高压隔离开关作为电力系统中有电压无负荷情况下分断、闭合电路用。GN24-12D系列隔离开关有合闸、分闸、接地三个工作位置,并能分步动作,具有防止带电挂接地线和带接地合闸的防误性能。它配用于KGH-12型金属铠装固定式开关柜,同时也作为GG-1A(F)型等开关设备的改进,是达到“三防“要求的必备元件。接地触刀可用于:当电器设备停电检修时,按《安全工作规程》要求,将接地触刀合闸,制造网络人工短路,保障检修人员得到可靠的“地电位”保护。作为免遭触电伤害的主要措施之一。
二、环境条件
        a.  周围空气温度    上限: +40℃     下限: -25℃         b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  无经常性的剧烈振动。

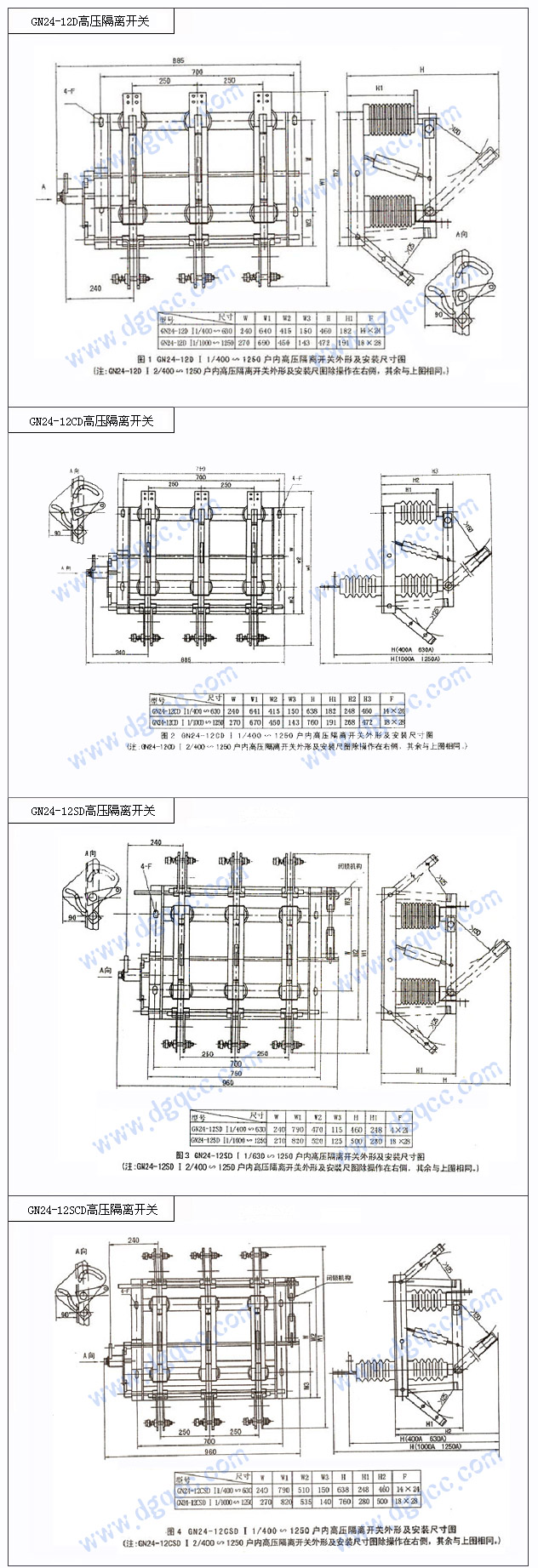

三、结构及工作原理
      GN24-12D型隔离开关系在GN19型隔离开关结构的基础上增加接地开关的结构而形成隔离开关,主刀和地刀通过联锁板进行程序互锁,减少了手动操作机构的数量,强化了五防功能,提高了安全可靠性。
      触刀由两片槽形铜板组成,它不仅增大了触刀散热面积对降底温度有利,而且提高了触刀的机械强度,使开关的动稳定性提高。接地刀一端固定在接地轴上,且由汇流母线短接,通过汇流母线上的接地软连接与开关柜箱壳连接从而与地连接,对于1000A及以上电流的隔离开关主刀和地刀均增加了磁锁板,用以提高了隔离开关的动热稳定性。630A及以下电流因隔离开关极限通过电流小,无需加磁锁板。
        相关产品:·JN15户内高压接地开关 · GN19户内高压隔离开关 ·GN30户内高压隔离开关
