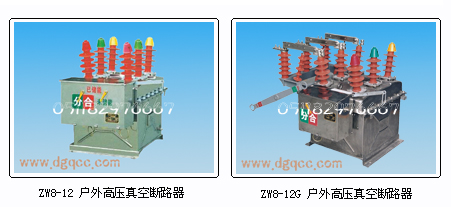

ZW8-12户外高压真空断路器
一、 概 述
       ZW8-12户外高压真空断路器是三相交流50Hz,额定电压为7.2~12千伏户内高压开关设备。ZW8-12户外高压真空断路器主要用于农网和城网的12kV系统,作为分、合负荷电流、过载电流及短路电流之用,也可用于其它类似场所。
二、环境条件
        a.  周围空气温度    上限: +40℃    下限: -30℃
        b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  风压不超过700pa(相当于风速34m/s)

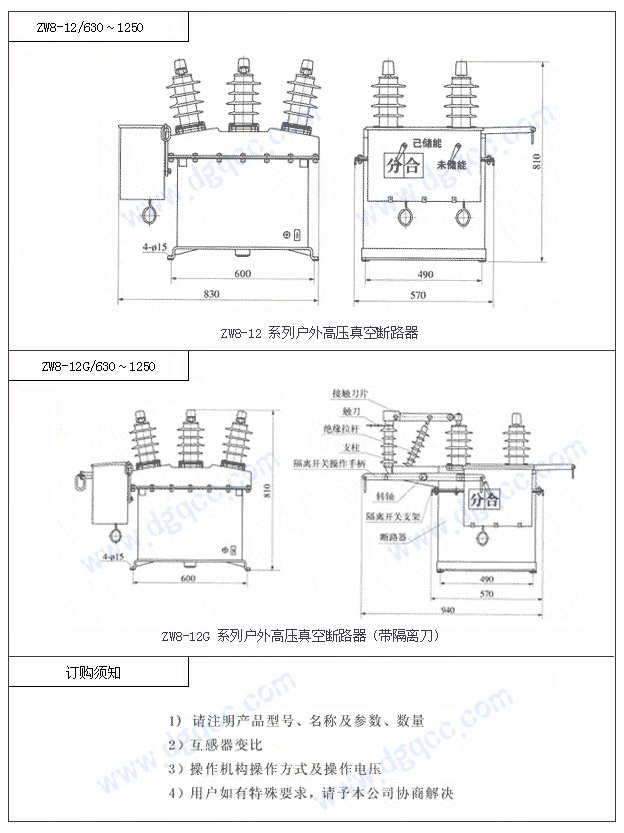

三、 断路器总体结构
         断路器由操动机构、导电回路、绝缘系统、密封件及壳体组成,整体结构为三相共箱式、导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成,外绝缘主要是通过高压硅橡胶来实现的,具有抗污秽能力,内绝缘为复合绝缘。
四、ZW8系列开关特点
         1)根据用户需要可安装50/5,100/5,200/5,400/5,630/5,电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
         2)内置多抽头电流互感器可作为过电流保护之用
         3)采用双绕组电流互感器可作为保护和计量用
         4)若加装电压互感器、自动重合控制器、自动分段控制器,可实现配电保护自动化和“四遥” (遥测、遥信、遥控、遥调)功能加装了复合制器(消除合闸涌流)。
         5)可加装隔离开关
