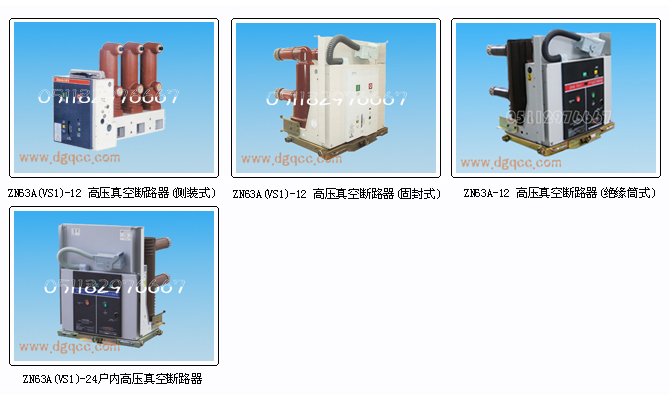

ZN63A(VS1)系列户内高压真空断路器
一、 概 述

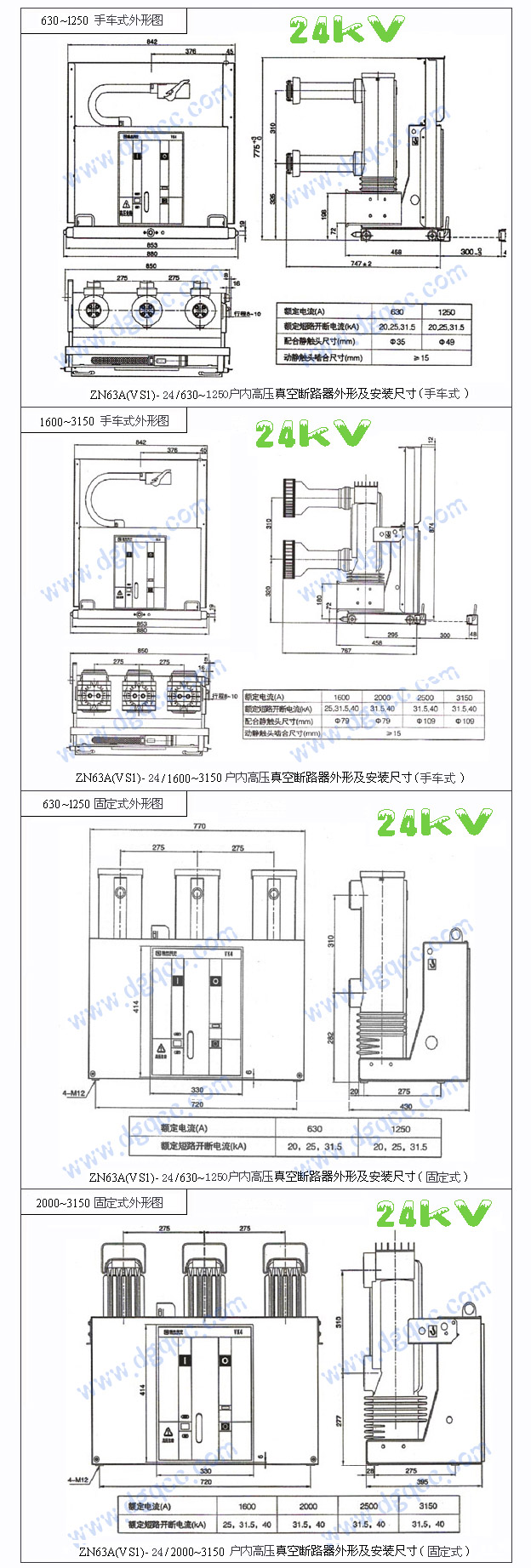

        ZN63A(VS1)型户内高压真空断路器是三相交流50Hz,额定电压为7.2~12~24千伏户内高压开关设备。断路ZN63A(VS1)正装式高压真空断路器ZN63A(VS1)侧装式高压真空断路器器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL 403-91《10-35kV户内高压真空断路器订货技术条件》和相关的IEC标准,并具有可靠的联锁功能。
二、 断路器总体结构
        ZN63A(VS1)户内高压真空断路器总体结构采用操动机构和灭弧室前后布置的形式,主导电回路部分为三相落地式结构。真空灭弧室纵向安装在绝缘筒内或固封在极柱内,绝缘筒或极柱由环氧树脂采用APG工艺浇注而成,因而它特别抗爬电。这种结构设计大大地减少粉尘在灭弧室表面聚积,不仅可以防止真空灭弧室受到外部因素影响,而且可以确保即使在湿热及严重污秽环境下,也可对电压效应呈现出高阻态。
        操作机构为平面布置的弹簧操动机构,具有手动储能和电动储能,操动机构置于灭弧室前的机箱内,机箱被四块中间隔板分成五个装配空间,其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分。ZN63(VS1)型户内高压真空断路器将灭弧室与操动机构前后布置成统一整体,即采用整体型布局,这种结构设计,可使操作机构的操作性能与灭弧室开合所需性能更为吻合,减少不必要的中间环节,降低了能耗和噪声,使ZN63A(VS1)型户内高压真空断路器的操作性能更为可靠。
三、特点
        1)ZN63A(VS1)型户内高压真空断路器可进行频繁的操作,具有多次开断和快速重合闸的能力。

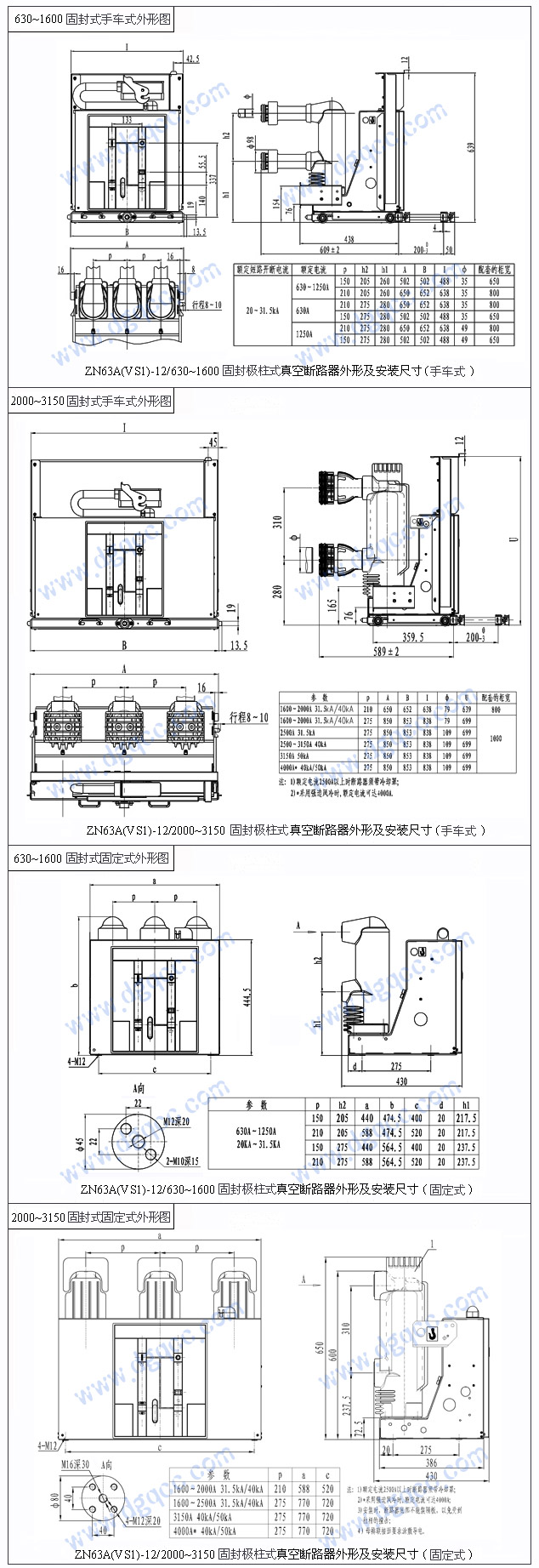

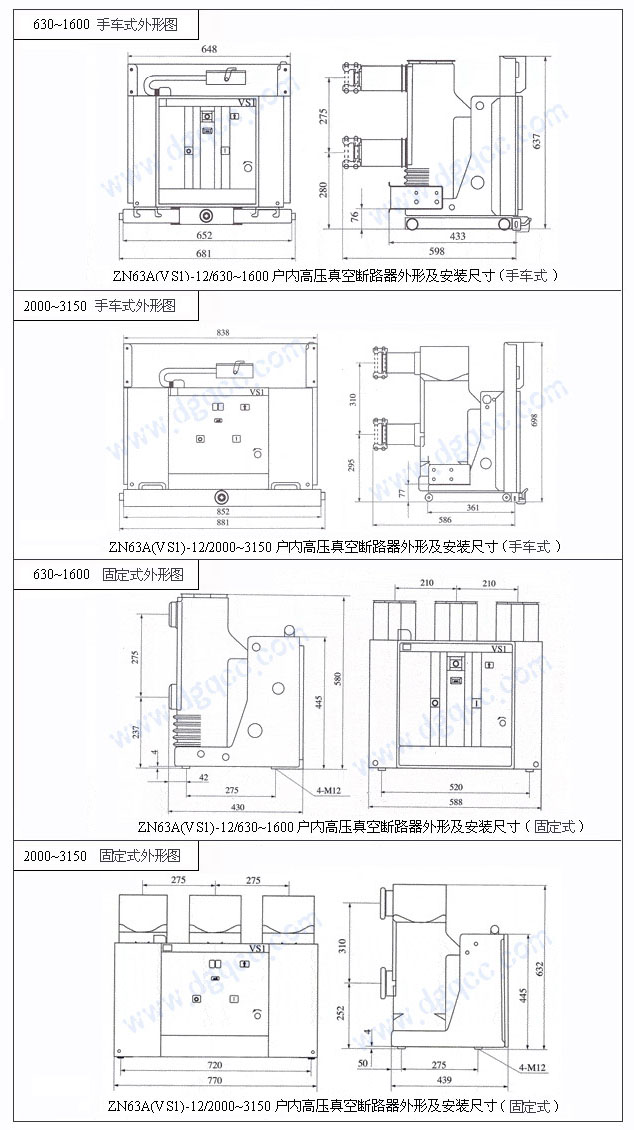

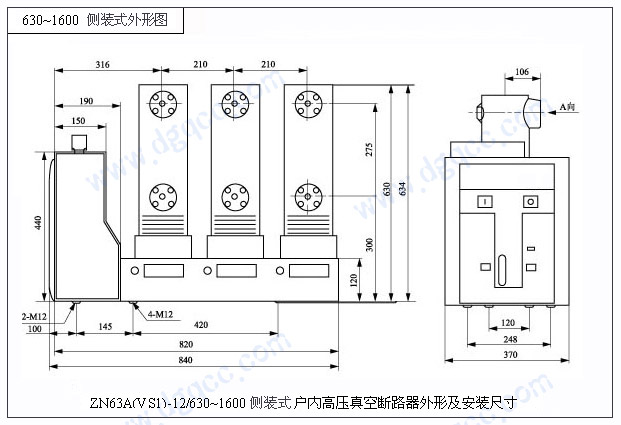

        2)ZN63A(VS1)型户内高压真空断路器既可以作固定安装的单元,也可与底盘车配装作单独手车使用。固定式分为正装和侧装两种。
