ZN28A-12户内高压真空断路器
一、 概 述
       ZN28A-12型户内高压真空断路器是三相交流50Hz,额定电压为7.2~12千伏户内高压开关设备。断路ZN28A-12型户内高压真空断路器器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL 403-91《10-35kV户内高压真空断路器订货技术条件》和相关的IEC标准,该产品适合于各种固定式开关柜,主要装设在XGN2-12A(Z)和GG1A-1A(Z)固定式开关柜中,适用于工矿企业,发电厂及变电站作电气设施的保护与控制,并适用于重要负荷开断及频繁操作的场所。
二、环境条件
        a.  周围空气温度    上限: +40℃    下限: -25℃
        b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。         e.  无经常性的剧烈振动。
        f.   断路器运行时,安装平面与水平面的倾角度不大于5°。

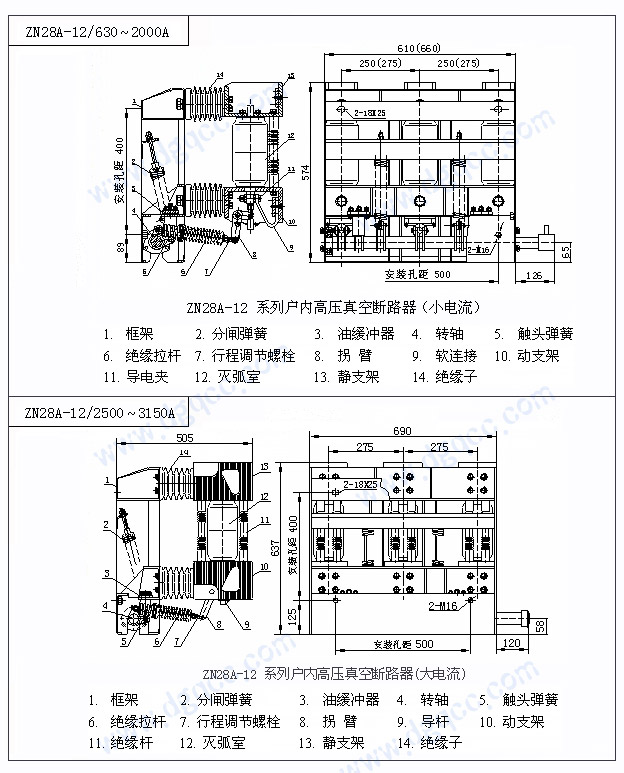

三、 断路器总体结构
         本产品是固定式开关柜专用真空断路器,自身不带操动机构,使用时必须配用合适的操动机构。本真空断路器中装有中间封接式纵磁场真空灭弧室,主轴、分闸弹簧、油缓冲器等部件安装在框架中,机架的后端设有安装孔,供断路器固定用,机架右侧水平装设六个大爬距绝缘子(上下各三个) ,上绝缘子上固定静支架,下绝缘子上固定动支架,动静支架的右端兼作出线端子,真空灭弧室装设在动静支架之间,主轴通过绝缘拉杆、拐臂与真空灭弧室动导电杆连接,动静支架之间还装有大爬距绝缘杆将两者连成一个整体,提高了整体刚度。
         断路器具有寿命长,维护简单,无爆炸危险、无污染、噪音低等优点,并且适用于频繁操作的场所。
