JCZ1户内高压真空单相接触器
一、概述
     JCZ1-7.2、12高压真空单相接触器适用于12KV及以下电压,JCZ1户内高压真空单相接触器工作电流630A及以下的户内电力系统中,具有分断能力强,寿命长,维修量小,电弧不外露,安全可靠,体积小,重量轻,噪声低,可在环境恶劣,操作频繁的场合可靠使用的显著特点。适用于煤炭、石油、化工、冶金、电力、机械、交通等领域。可用于消弧装置、接地保护或通断其他电气负载。
二、环境条件
        a.周围空气温度    上限: +40℃     下限: -25℃    b.海拔高度不超过1000m。
        c.相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.无经常性的剧烈振动。
        f.接触器运行时,安装平面与水平面的倾角度不大于5°。
三、结构和工作原理

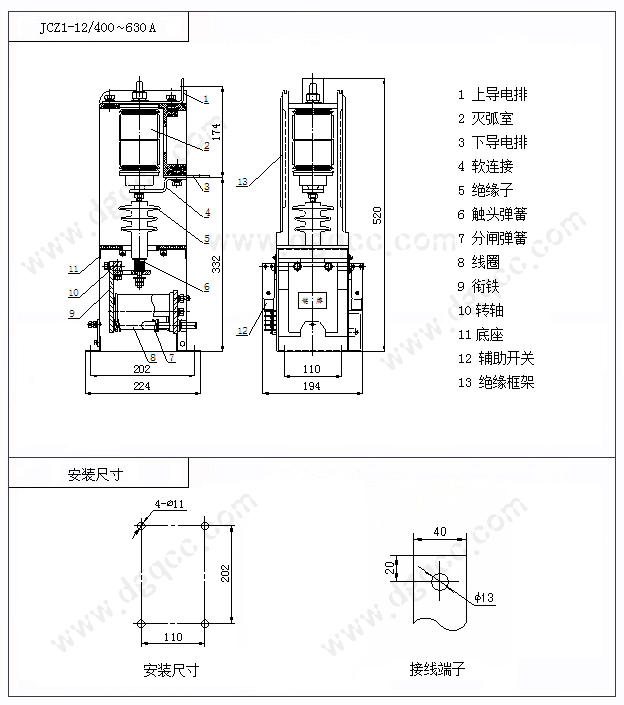

        接触器为上下布置方式,由真空灭弧室、 绝缘框架(绝缘杆)、绝缘子、拍合式合闸电磁机构和底座等组成。
        绝缘子、绝缘框架(绝缘杆)实现高压回路对地及相间绝缘和支撑。控制回路由桥式整流部分、合闸线圈、分闸线、保持线圈、辅助开关及电容器等组成。保持线圈与合闸线圈串联用以实现接触器长期合闸保持,而电容器用来消除辅助开关常闭点转换合闸回路时的电火花,从而提高辅助开关常闭触点转换合闸回路的稳定性和可靠性,当接到合闸指令后,交流220V电源经桥式整流加到合闸线圈两端,合闸线圈通电,衔铁动作,使与其固定的方轴旋转,固定在方轴上的拐臂向上推动绝缘子带动灭弧室动导电杆向上运动,接触器合闸。在接触器触头闭合后,在机构动作带动下辅助开关常闭转换触点打开,将保持线圈串入合闸线圈回路,实现长时间合闸保持。相反,接到分闸指令,保持线圈回路断电,由分闸弹簧作用,衔铁释放,方轴通过拐臂和绝缘子带动灭弧室动导电杆向下运动,接触器分闸。
