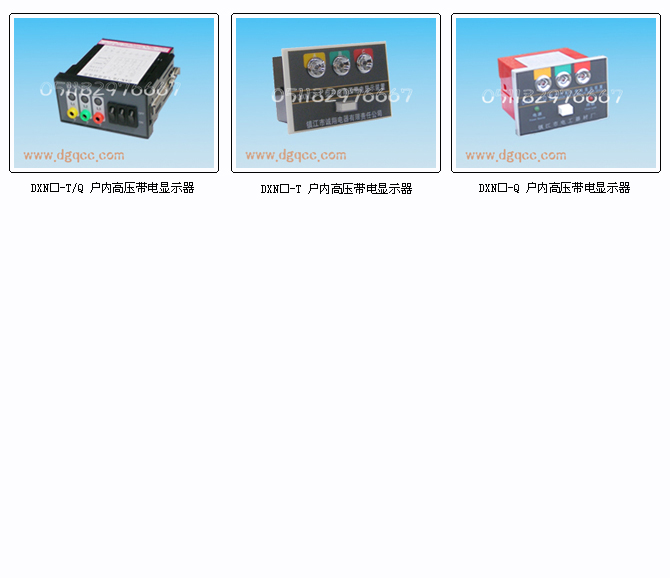

DXN(GSN)-T/Q型户内高压带电显示装置

一、概述
     本厂生产的DXN(GSN)-T/Q型户内高压带电显示装置（以下简称显示器），适用于交流50Hz、额定电压10kV～35kV的户内高压电气设备，用于显示高压线路带电状态，DXN(GSN)-Q 可同时闭锁高压电气设备，以防止电气误操作，误入带电间隔。
      显示器配合高压带电传感器构成高压带电显示装置，符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求，
二、型号说明
      按有无闭锁功能可分为DXN(GSN)-T和 DXN(GSN)-Q两种型号。
三、功能说明
 1)  带电显示： 显示DXN(GSN)-T/Q提供开关设备高压线路带电状态的显示.带有按键功能的显示器,在按键压入时显示电气设备的高压线路带电状态,测试完毕后按键复位。
 2)  电气闭锁： 显示器DXN(GSN)-Q提供电气闭锁功能。电气设备的高压线路带电时显示器将控制继电器或电磁锁闭锁高压电气化设备的接地开关或电气间隔，仅在电气设备高压线路不带电且显示器有辅助电源时，提供电气解锁。
 3)  验电/核相
      显示器上的验电/核相端口提供外接检测端口，需要配合验电/核相器DXN(GSN)-C使用。
      验电/核相器插入到验电端的接地端口和其它相序端口，若有显示表示测试相序带电。
      验电/核相器插入到两台开关设备验电端的同一相序，若没有显示表示测试的相序相同。
四、安装使用
      显示器适合开关设备面板安装，接线按原理图连接。显示器连接的保护线缆分别连接传感器分压端和对应的显示器接线端子，接地线须可靠接地

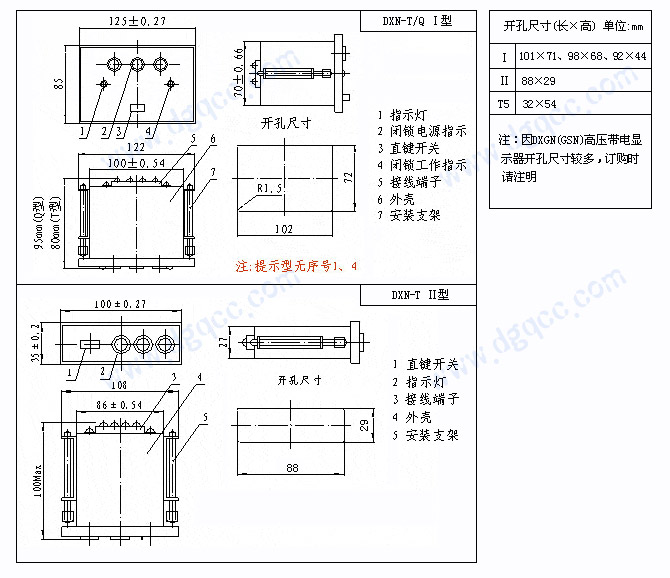

五、面板开孔尺寸
      DXN-T(Q)-Ⅰ 101×71、98×68、92×44(mm×mm)         DXN-T-Ⅱ 88×29 (mm×mm)        DXN-T5 32×54 (mm×mm)
