XGN2-12箱型固定式金属封闭开关柜
一、概述
      XGN2-12(Z)箱型固定式金属封闭高压开关设备(简称固定式开关柜),DXN(GSN)户内高压带电显示装置适用于3.6~12KV三相交流50HZ系统中作为接受与分配电能之用。其母线系统为单母线,并可派生出单母线带旁路和双母线结构。
      本开关柜符合国家标准GB3906-91《3~35KV交流金属封闭开关设备》及国际标准IEC298的要求,并具有两部提出的“五防”闭锁功能。
二、环境条件
        a.  周围空气温度    上限: +40℃     下限: -25℃
        b.  海拔高度不超过1000m。
        c.   相对湿度: 日平均值不大于95%,月平均值不大于90%; 水蒸气压: 日平均值不大于2.2×10-3MPa;月平均值不大于1.8×10-3MPa。
        d.  周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染。
        e.  无经常性的剧烈振动。
三、柜体的结构及优点

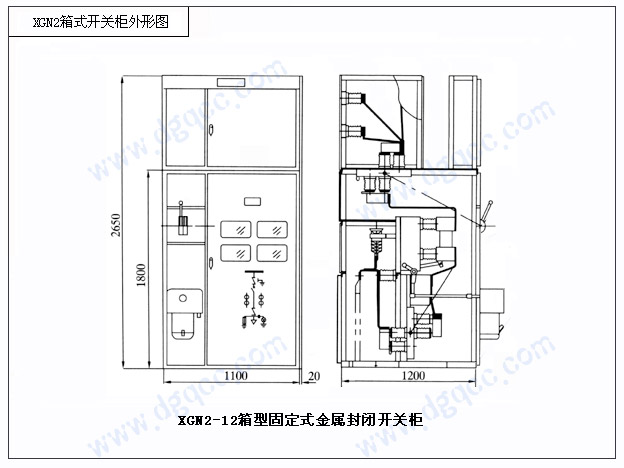

       XGN2箱式开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成。柜内分为断路器室,母线室,电缆室,继电器室。室与室之间用钢板隔开。开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构、机构联锁及传动部分,检修断路器。后面维修主母线和电缆终端。在断路器室和电缆室均装有照明灯。为了防止带负荷分合隔离开关,防止误合断路器,防止误入带电间隔,防止带电误合接地开关,防止带接地刀合闸,开关柜采用JSXGN箱式开关柜用机械闭锁进行联锁。
       XGN2箱式开关柜的主开关采用ZN28(A)-12、ZN63A-12、VS1-12、ZN12-12等系列户内高压真空断路器。主开关可配用CD10、CD17系列电磁操作机构和CT19弹簧操作机构。高压隔离开关采用GN30-10旋转式隔离开关。
