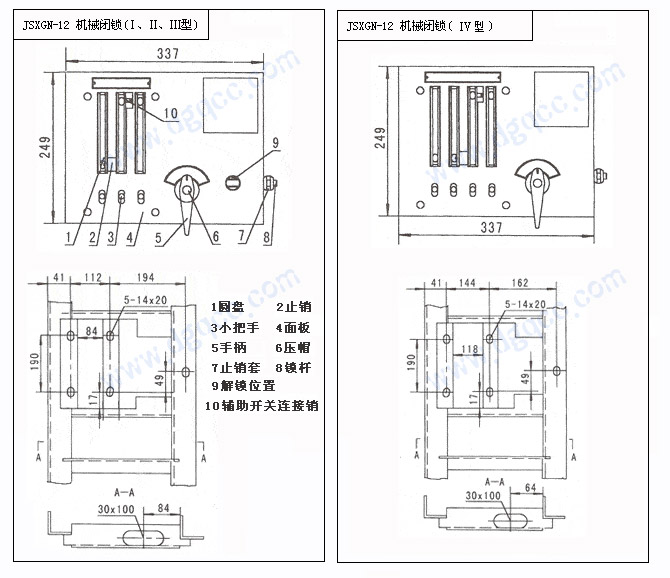

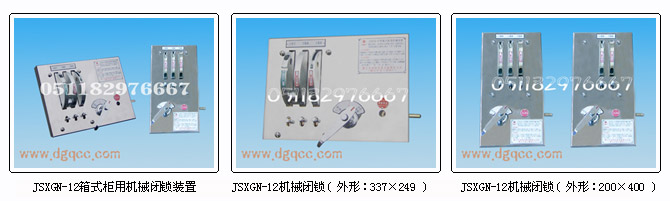

JSXGN系列箱式柜用机械闭锁装置
一、概述
       JSXGN箱式开关柜用机械闭锁装置(以下简称本闭锁)采用强制性机械闭锁方式,满足“五防”功能要求JSXGN箱式柜用机械闭锁,具有操作简便,安全可靠等特点。本闭锁适用于XGN2--10箱型固定式金属封闭开关设备中各种接线方案与各种结构形式,能分别与CD10、CDl7等电磁操动机构,及CT8,CTl7,CTl9等弹簧操动机构联锁。
二、工作原理
a)停电操作(运行→检修)
      开关柜处于工作位置,即上、下隔离开关和断路器处于合闸状态。前后门已锁好,并处于带电运行中,此时手柄处于“工作”位置。 分断路器,按下手柄上的压帽,将手柄拉出旋至“分断闭锁”位置,这时断路器不能再合闸,再将操作手柄插入下隔离圆盘的操作孔内,将小把手按下,操作手柄带动圆盘向下旋转,到下隔离分闸位置,取下操作手柄,插入上隔离操作孔内,按下小把手,从上往下旋转至上隔离分闸位置,取下操作手柄,插入接地开关操作孔内,按下小把手,从下往上旋推,推至接地开关合闸位置,这时可将手柄从“分断闭锁”位置旋至“检修”位置,打开前柜门,在门后开启刀闸锁,取出钥匙打开后门,停电操作完毕,检修人员可对断路器室及电缆室进行维护和检修。
b)送电操作(检修→运行)
      检修完毕,将后柜门关好锁定,取出钥匙返回前柜门关闭刀闸锁,关前柜门,将于柄从“检修”位置旋至“分断闭锁”位置,这时前门已锁定,断路器不能合闸,用操作手柄插入接地开关操作孔内,按下小把手,从上往下拉,使接地开关处于分闸位置,将操作手柄取下,再插入上隔离的操作孔内,按下小把手,从下往上旋推,使上隔离处于合闸位置,将操作手柄取下插入下隔离的操作孔内,按下小把手,从下往上旋推,使下隔离处于合闸位置,取出操作手柄,将手柄从“分断闭锁”位置旋至“工作”位置,这时即可将断路器合闸。
C)  解锁:如用户需紧急解锁,只要将面板上“紧急解锁”牌旋转180°后,用专用工具解锁,故障消除后,应恢复到原位,再按程序操作。如四盘闭锁加紧急解锁,需要与生产厂家商量加宽面板尺寸。
