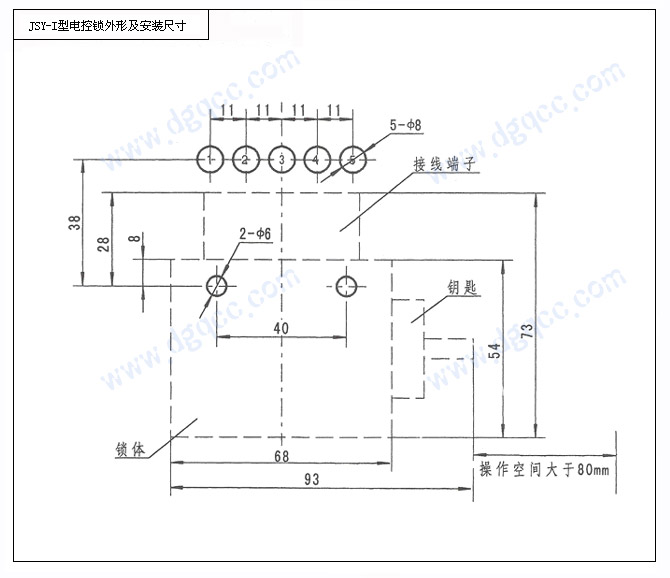

 JSY-I型机械程序钥匙电磁控制锁
一、概述
      JSY-I型机械程序钥匙电磁控制锁(简称电控锁)适用于综合自动化控制屏面与我厂生产的JSN (W) I系列机械程序锁配套,其主要功能是防止断路器与隔DSN3-BMZ(Y)型户内柜网门电磁锁离开关之间误操作,对于JSN (W) I系列机械程序锁实行强化管理,适用于任何形式的控制开关与JSN (W) I系列机械程序进行五防操作。
二、使用环境条件
     a)周围空气温度:上限+ 60°C,下限- 30℃;
     b)湿度:相对湿度日平均值不大于95%,月平均值不大于90%,在高湿度期内温度急降时,可能凝露
     c)使用场所应无火灾、爆炸危险、化学腐蚀及经常的剧烈的震动
     d)海拔高度:3000 m
三、主要规格和技术参数
      额定工作频率:50Hz;
      额定工作电压: AC(DC)110V, AC(DC)220V;
      额定控制开关电流:220V时6A,110V时10A

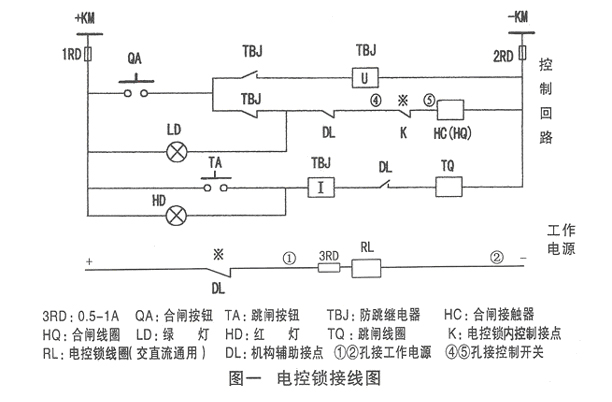

四、使用说明
      合闸位置:当断路器处于合闸位置时,电控锁无操作电源,控制回路闭合,断路器可进行分合操作。
      分闸位置:当断路器处于分闸位置时,电控锁指示灯亮,说明有操作电源,按一下电控锁按钮,逆时针旋转机械程序锁钥匙,将钥匙取出,可进行刀闸操作,钥匙取出后,本电控锁控制回路断开,不可进行断路器合闸操作。
      断路器检修:分断路器,取出电控锁上钥匙,分隔离开关后,按动电控锁按钮,将机械 程序锁钥匙插入电控锁锁孔内,顺时针旋转50°,至红线位置,松开按钮,将钥匙锁定,电控锁控制回路闭合,这时可进行断路器合分试验或检修。
      特别提示:断路器在分闸位置,机械程序锁钥匙进行各项操作完成后,插入电控锁,接通电源,顺时针旋转50°至红线位置,将钥匙锁定,操作完成要回旋钥匙确保锁定后方可进行合闸操作。
